材料检测实验室规划与配置

1.分析实验室整体规划

镍铁冶炼企业的分析实验室主要承担着红土镍矿原料、石灰石及其粉剂、煤、红土镍矿焙砂、电炉冷却水、烟尘、电炉渣、镍铁产品等物料的分析检测工作。结合红土镍矿还原熔炼生产镍铁冶炼工艺特点及工艺生产要求，我们认为：镍铁冶炼企业的分析实验室除了应根据企业的整体建筑规划，结合车间的烟尘、噪音、振动、电磁场等情况来确定实验室和车间的距离，避免实验室受到干扰[2]外，分析实验室在选址上还必须考虑实验室与电炉及精炼工段的距离，以满足镍铁冶炼和精炼工序炉前快速分析的需要。当企业分析实验室选址距离较远时，应该考虑除中心分析实验室外专门设立中控实验室，选址应设在电炉和精炼工序附近，配备直读光谱仪等快速分析仪器和配套的试样处理装置，中控实验室的建筑设计必须要做好防尘、防震、防噪音、防电磁工作。

分析实验室房间设置应包含样品处理室、天平室、制水室、化学操作室、仪器分析室、药品库房、备品备件库房、玻璃器皿库房、办公室及休息室等。房间布局应遵从便捷、集中、互不影响的原则：样品处理室粉尘量较大，应与天平室、分析操作室相隔一定距离，建议能与实验室分离；化学操作室建议以实验台为单元来进行分析项目或方法的分类，集中安置；对于分析仪器，原子吸收仪、ICP、原子荧光仪等设备可作为一类，X荧光仪、直读光谱仪等可作为一类，碳硫分析仪、工业分析仪等可作为一类，按类集中放置，量热仪因对室内环境温度变化有较高要求，建议单独设置房间。

分析实验室的设计规划还必须对电路系统、给排水系统、通风系统、气路系统进行合理布局，并给出一定的调整空间。其中排水系统、通风系统的材料选择上还应要求耐酸耐碱，防腐蚀性强。

2.实验室功能配置

分析实验室辅助功能配置的主要内容包括试样制备、实验用水、通风设施。

2.1 试样制备

除电炉冷却水外，镍铁冶炼企业检测物料形态均为固态，主要有红土镍矿、煤、石灰石、红土镍矿焙砂、熔炼炉渣、烟尘及镍铁产品等。除镍铁不易制成粉末样外，其他样品均需要制成粉末样来进行分析。粉末样制备设备包括颚式破碎机、圆盘振动磨、振动筛、样品缩分机以及烘箱。镍铁一般制成圆柱状直接用仪器进行快速分析，主要设备包括切割机、抛光磨样机。对于生产粒状镍铁的企业，需要配置小型高频炉，将样品熔成柱状镍铁。镍铁产品对分析要求的准确度较高，采用化学法进行定值检验时需要将镍铁块制成镍铁屑，因此需要配置钻床设备。

2.2 实验用水

分析实验室检测用水需要达到三级或二级标准，可采用离子交换水、反渗透水或蒸馏水。实验用水的制备和使用过程中要随时加塞，防止污染，附近不要存放浓盐酸等挥发性试剂。为确保分析用水的水质符合分析要求，需要定期对实验用水进行水质检验[4]。

3.3 通风设施

分析实验室离不开酸液的蒸发以及毒害气体的产生，而且样品制备时也会产大量的粉尘。配置足够的通风设施能很大地保护操作人员身体健康，改善工作环境。下面给出实验室主要场所通风设备配置的建议：（1）药品、试剂库房可选择轴流风机，以节约空间；（2）化学处理室和制样室须配置带有操作台的通风橱，对于制样室，由于粉尘较重，通风橱的风口应与工作台面平行，这样不仅可以增强除尘效果，还有利于清扫；（3）原子吸收、ICP光谱、马弗炉等设备可配置上罩式通风管道[5]。

3.检测内容

在镍铁冶炼企业，分析实验室需要对整个生产过程进行全程质量监控，实验室功能配置必须要依据本企业的生产工艺，对需要检测物料及检测项目进行统计整理，然后选择、确定分析检测方法和手段。比如采用RKEF法处理红土镍矿生产镍铁的物料检测项目如表1所示。

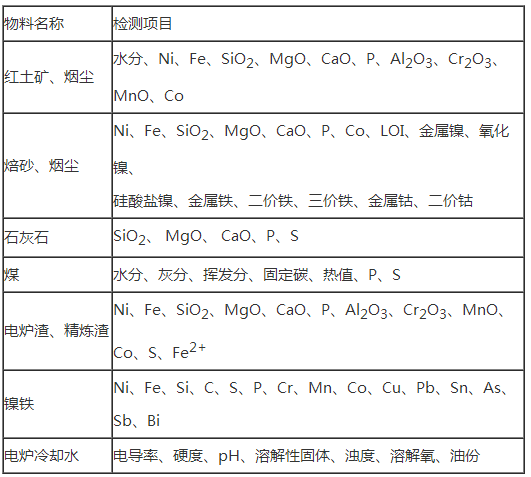

表1  RKEF法处理红土镍矿生产镍铁工艺的物料及检测项目

4.分析方法及仪器

4.1化学分析方法

表1列出了煤、石灰石以及电炉冷却水主要检测项目的标准方法。

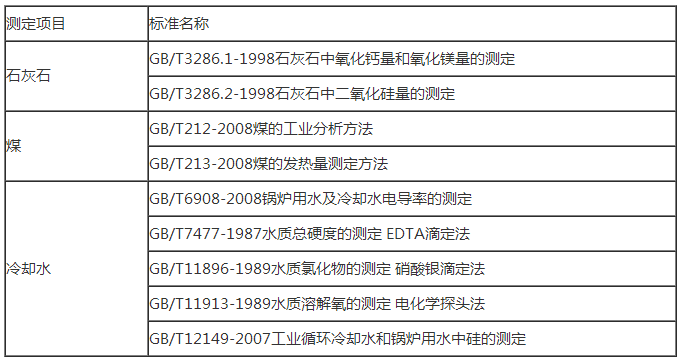

表2石灰石、煤、水的测定标准

在红土镍矿的分析检测的行业标准发布以前，红土镍矿分析只能参考有关镍矿石、铁矿石的检验标准来进行[6]。2012年11月7日，关于红土镍矿分析检测的行业标准正式公布，见表3，为红土矿的质量检验提供了依据。

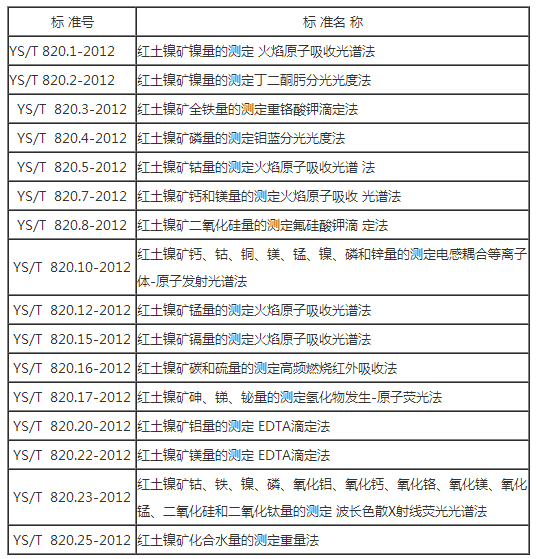

表3  红土镍矿检验行业标准

在目前市场上无有证红土镍矿标样可供购买的情况下，分析结果的准确性检验，除采用有证镍矿标样和铁矿石标样作为检验参考外，还要求与多家分析检测机构进行分析结果比对，保证分析结果的准确可信。

红土镍矿还原焙烧阶段的重点监测项目是镍、铁的还原度，即焙砂的物相组成分析。目前，国内还没有开展关于红土镍矿焙砂的物相分析方法的研究和应用的机构，相关的有证标样也是无法购买。这就要求企业实验室提高技术开发能力，参考其他矿石品种的物相分析方法，对红土镍矿焙砂中镍、铁及钴的价态分析进行条件实验，并参照其他有证标样进行回收率检验。保证焙砂分析结果可信的另一个重要因素是取样过程，高温焙砂取出后要进行隔氧冷却，防止高温氧化。

4.2常见仪器在镍铁冶炼企业分析实验室中的应用

（1）X射线荧光光谱仪

X射线荧光光谱仪具有分析速度快、准确度高、应用范围广的优点，受到各类工矿企业的欢迎。X荧光仪在镍铁冶炼企业可以用于红土镍矿、石灰石、粗镍铁、镍铁产品及电炉渣中多组分的快速分析，在保证及时、准确的报出分析数据的同时大大减少化验员的工作量。

在缺乏红土镍矿有证标样的情况下，标准YS/T 820.23-2012中提供的X荧光仪测定红土镍矿的方法采用配制标样建立工作曲线，在实际工作中，我们采用类似标样和实际生产样相结合来建立工作曲线[7]也取得了理想的效果，这对于实验室的红土镍矿化学定值的准确度要求较高。

红土镍矿还原焙烧阶段要求对焙砂进行即时分析，由于单质碳和游离金属的存在，采用X荧光仪分析时不能直接熔融制片，要求技术人员尽快研发出红土镍矿焙砂的X荧光快速分析方法。

（2）红外燃烧碳硫分析仪

红外燃烧碳硫分析仪主要用于物料中碳、硫含量的测定，具有分析速度快、精度高，物料适应性强的特点。在镍铁冶炼企业，碳硫仪可用于红土镍矿、焙砂、煤、石灰石、镍铁等物料中全碳、全硫量的测定。根据物料的燃烧特性，需要配置管式电炉和高频炉两种燃烧炉。

（3）ICP光谱仪

ICP（电感耦合等离子体发射）光谱仪在镍铁冶炼分析实验室可用于红土镍矿、焙砂、镍铁中各种低含量元素的测定，具有分析速度快的优点，尤其对镍铁中铜、铅、锡、锌等微量元素的测定。ICP光谱仪的测定过程中应注意工作曲线与实际分析样品的基体保持一致，消除基体干扰。

（4）原子吸收光谱仪

原子吸收仪可用于红土镍矿、镍铁中镍、铬、钴、锰等元素的快速准确分析，还可以用来协助物相分析进行试液中金属成分的测定。与ICP光谱法一样，原子吸收光谱法在测定式样时要消除基体干扰。

（5）直读光谱仪

在镍铁冶炼分析中，直读光谱仪主要用于炉前样品的快速分析、精炼过程质量控制分析和成品分析。由于有证镍铁标准样品价格昂贵，在直读分析中的消耗量较大，对于炉前分析和精炼控制分析，可选取生产样品，经过均匀性检验和化学定值，作为类型标准化样品，以满足炉前快速分析和精炼过程质量控制分析的需要。

（6）量热仪

煤作为红土镍矿还原焙烧过程的热源，其燃烧热值是燃煤的重要技术指标和结算依据。量热仪可用于煤的热值的快速测定，基本原理是煤在特定的密闭容器氧弹中完全燃烧，产生的热量被仪器内的水吸收并引起水的温升，通过测量水的温升来确定煤的燃烧热值。

（7）工业分析仪

用于煤的分析水分、灰分、挥发分及固定碳的快速分析。

（8）原子荧光仪

用于样品中汞、砷、锑、铋等过渡金属的痕量分析。

5.分析实验室管理

管理是科研生产活动的重要内容。制定并落实有关规章制度，建立流畅、便捷的工作流程，提高管理的规范化水平是保证分析实验室正常运转的基本保障。图1为分析实验室运转流程图。
